简介：

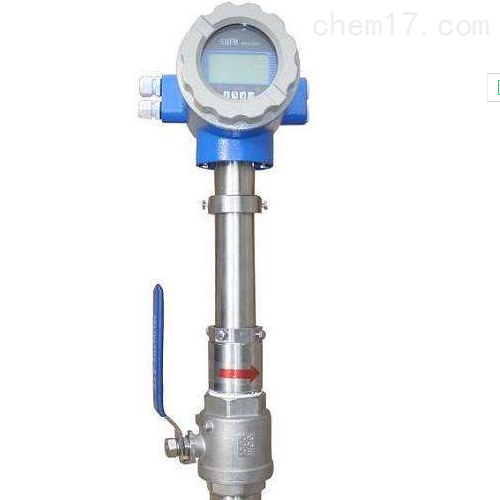

MFP插入式电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大等缺陷，根据尼库拉磁（NIKURADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管道，水泥管道上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。

与一般电磁流量计不同的是，插入式电磁流量计的传感器是外侧形成外发射磁场，测量电极在传感器的端部或两侧如下图所示电磁流量计原理。值得注意的是，外发射磁场电磁流速传感器的感应信号受流体和磁场的边界层厚度影响，会降低测量的线性度。


产品适用范围：

插入式电磁流量计是由传感器和转换器两部分配套组成，用来测量导电性液体，要求电导率应大于5μs/cm，可以用来测量水，污水，酸，强碱等介质。主要用于自来水、石油化工等行业大中型管道，具有导电性液体的瞬时流量和体积流量的测量，并且特别适用于冶金、造纸及污水处理等行业的流量测量。

仪表特点：

1）插入式电磁流量计在大管道流量检测中，安装简单，不需断流，现场可带压开孔，具有的安装优势与价格优势。

2）适用于水，污水，酸，强碱等导电率在5us/cm,以上的液体流量检测，导电率的变化不影响性能的改变，*地适应流体复杂变化。特别适用于供排水管道的流量测量。

3）测量精度可达示值±0.5%～±1.0%（参比条件下），而且可以测量正/反两个方向的流量，这就为 *确测量流量提供了很好的手段。

4）流量的测量只与插入深度有关，故该流量计通用性广，互换性强。一种型号就可适用于各种规格管道的流体测量要求。

5）仪表采用双频励磁方式，不受工频的影响，工作稳定可靠。

6）转换器具有良好的互换性，不必重新进行实流标定就可达到精度。

7）小信号切除功能。用户可通过显示面板设置下限电压和下限流量，从而切除干扰性小信号流量。

8）转换器和传感器具有多种防护等级及安装方式，有适用于潜水安装的IP68等级。
